ELV là một khái niệm quen thuộc trong lĩnh vực xây dựng, công nghệ và hạ tầng kỹ thuật hiện đại. Không trực tiếp cung cấp nguồn điện lực cho thiết bị công suất lớn, hệ thống điện nhẹ tập trung vào truyền tải dữ liệu, thông tin, tín hiệu và hỗ trợ quản lý, giám sát công trình. Vậy hệ thống ELV gồm những gì và được ứng dụng như thế nào trong thực tế? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

ELV Là Gì?

---

ELV là viết tắt của Extra Low Voltage, thường được hiểu là hệ thống điện áp cực thấp hoặc hệ thống điện nhẹ. Đây là nhóm các hệ thống kỹ thuật sử dụng tín hiệu điện áp thấp để phục vụ việc truyền thông tin, dữ liệu, âm thanh, hình ảnh, cảnh báo và điều khiển.

ELV Là Gì?

Khác với hệ thống điện lực dùng để cấp nguồn cho điều hòa, máy bơm, thang máy, máy móc hoặc các thiết bị công suất lớn, điện nhẹ chủ yếu đảm nhiệm vai trò kết nối và truyền tải tín hiệu trong công trình.

Trong một tòa nhà hiện đại, có thể bắt gặp nhiều hệ thống ELV khác nhau như:

• Hệ thống mạng LAN và WiFi.
• Hệ thống camera giám sát.
• Hệ thống kiểm soát ra vào.
• Hệ thống âm thanh thông báo.
• Hệ thống truyền hình và tín hiệu.
• Hệ thống intercom.
• Hệ thống bãi đỗ xe.
• Hệ thống chuông cửa, gọi cửa.
• Hệ thống an ninh và cảnh báo.
• Một số hệ thống tự động hóa và quản lý tòa nhà.

Nhờ sự phát triển của công nghệ, hệ thống điện nhẹ ngày càng trở thành một phần quan trọng trong thiết kế và vận hành các công trình hiện đại.

Hệ Thống Điện Nhẹ Gồm Những Gì?

---

Tùy vào quy mô, công năng và yêu cầu của từng công trình, các hạng mục trong hệ thống ELV có thể được thiết kế khác nhau. Dưới đây là một số hệ thống phổ biến.

Hệ thống mạng LAN và WiFi

Hệ thống mạng LAN và WiFi

Hệ thống mạng là một trong những hạng mục quan trọng của điện nhẹ. Hệ thống này giúp kết nối máy tính, máy chủ, thiết bị mạng, camera IP, máy in và nhiều thiết bị khác.

Một hệ thống mạng LAN thường bao gồm:

• Tủ rack.
• Switch mạng.
• Router.
• Patch panel.
• Cáp mạng.
• Access Point.
• Module và ổ cắm mạng.
• Hệ thống quản lý cáp.

Đối với văn phòng, trường học, khách sạn, nhà máy hay tòa nhà, thiết kế mạng phù hợp giúp đảm bảo khả năng kết nối ổn định và thuận tiện khi mở rộng.

Hệ thống camera giám sát

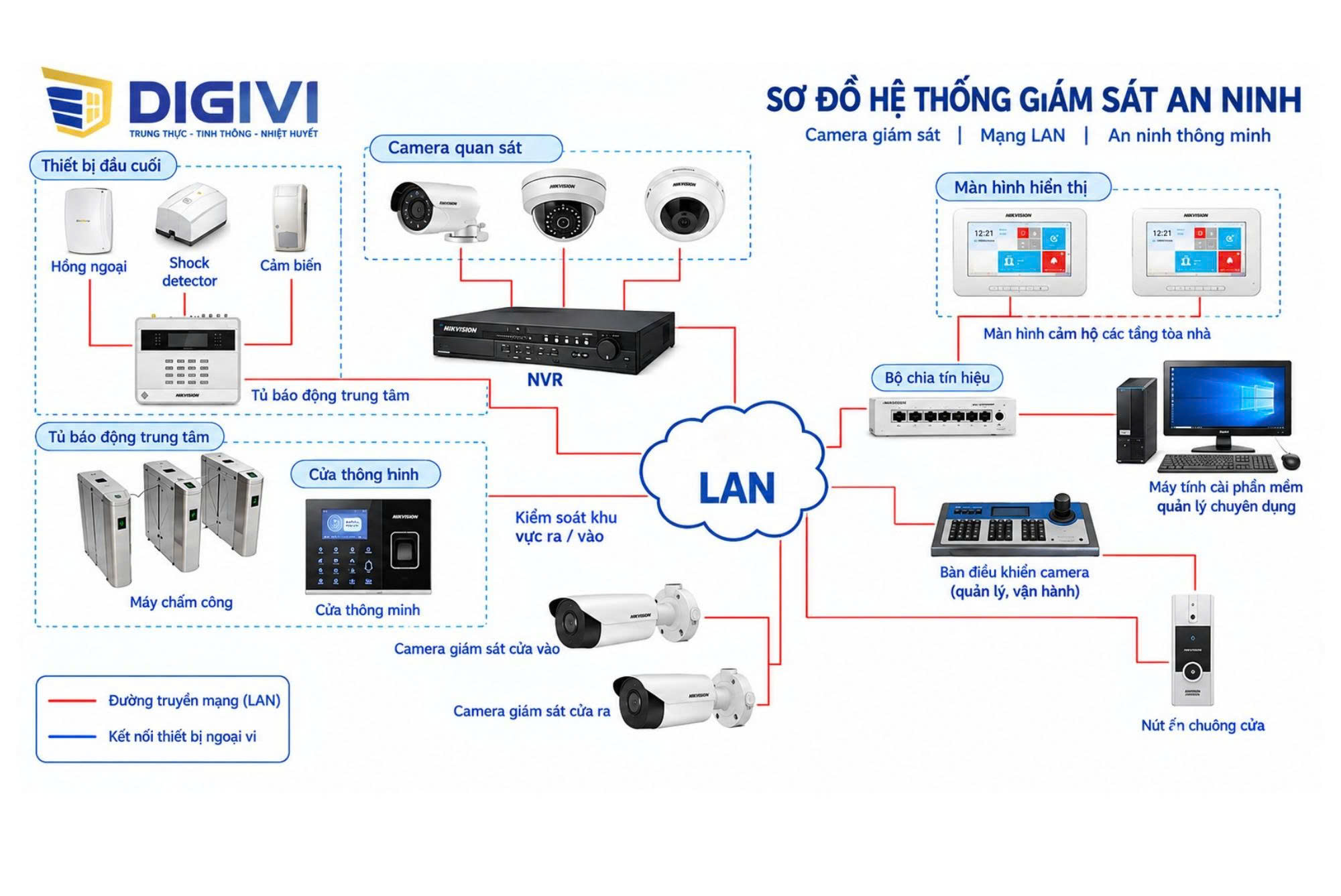

Hệ thống Camera giám sát (CCTV)

Camera giám sát cũng là một hạng mục phổ biến trong hệ thống điện nhẹ. Hệ thống giúp theo dõi hình ảnh tại các khu vực cần kiểm soát như cổng ra vào, hành lang, bãi xe, kho hàng, văn phòng hoặc khu vực sản xuất.

Hệ thống camera hiện nay có thể sử dụng camera IP kết nối thông qua mạng LAN. Một số thiết bị còn hỗ trợ các tính năng như nhận diện người, phương tiện, phát hiện chuyển động, theo dõi đối tượng và cảnh báo.

Việc tích hợp camera với hệ thống mạng giúp doanh nghiệp dễ dàng quản lý hình ảnh tập trung và truy cập từ nhiều thiết bị.

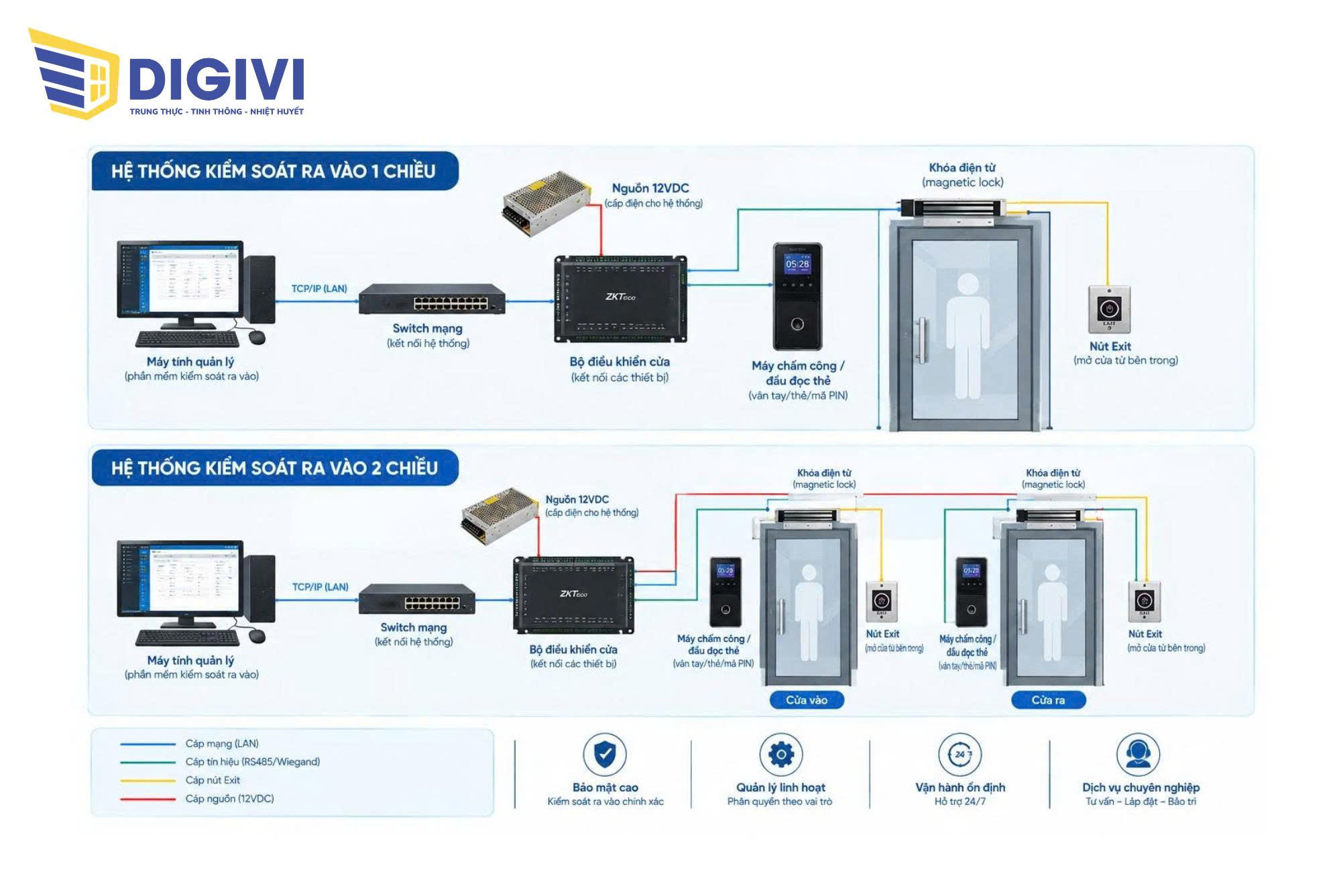

Hệ thống kiểm soát ra vào

Hệ thống kiểm soát ra vào được sử dụng để quản lý người và phương tiện ra vào một khu vực nhất định.

Một số phương thức xác thực phổ biến gồm:

• Thẻ từ.
• Vân tay.
• Mật khẩu.
• Nhận diện khuôn mặt.
• QR Code.

Hệ thống có thể được triển khai tại văn phòng, nhà máy, khách sạn, trường học, chung cư hoặc các khu vực yêu cầu kiểm soát an ninh.

Hệ thống âm thanh thông báo

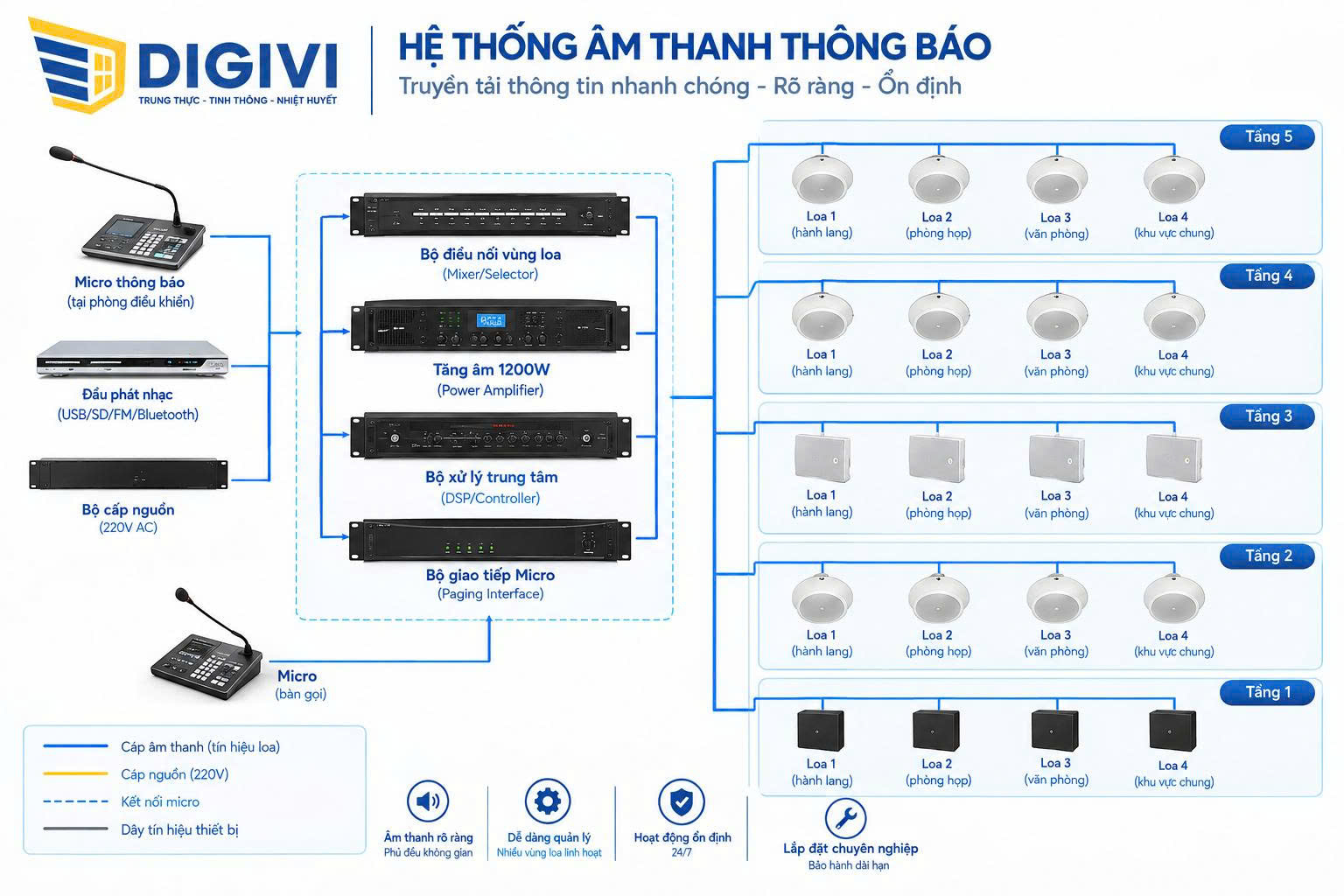

Hệ thống âm thanh thông báo

Hệ thống âm thanh thông báo được sử dụng để truyền tải thông tin đến nhiều khu vực trong cùng một công trình. Các thiết bị thường gồm loa, bộ khuếch đại, micro, bộ điều khiển và hệ thống dây tín hiệu.

Tại nhà máy, hệ thống có thể phục vụ thông báo sản xuất. Trong trường học, bệnh viện, trung tâm thương mại hoặc tòa nhà, hệ thống được sử dụng để phát thông báo chung, hướng dẫn hoặc cảnh báo trong các tình huống cần thiết.

Hệ thống truyền hình và tín hiệu

Đây cũng là một phần của hệ thống điện nhẹ, thường xuất hiện trong khách sạn, chung cư, khu nghỉ dưỡng, bệnh viện và các công trình có nhu cầu phân phối tín hiệu truyền hình. Tín hiệu có thể được phân phối từ nguồn trung tâm đến nhiều phòng hoặc khu vực thông qua hệ thống cáp và thiết bị chia tín hiệu phù hợp.

Hệ thống bãi đỗ xe

Tại các tòa nhà, trung tâm thương mại, chung cư hoặc khu công nghiệp, hệ thống quản lý bãi xe giúp kiểm soát phương tiện ra vào và hỗ trợ quản lý dữ liệu. Một hệ thống có thể kết hợp camera, barrier tự động, đầu đọc thẻ, phần mềm quản lý và màn hình hiển thị.

Việc kết hợp các thiết bị giúp quá trình kiểm soát phương tiện trở nên tập trung và thuận tiện hơn.

Ứng Dụng Của Hệ Thống ELV Trong Thực Tế

---

Không chỉ được sử dụng trong các tòa nhà văn phòng, ELV hiện xuất hiện ở nhiều loại công trình khác nhau.

ELV cho nhà ở

Đối với nhà ở, các hệ thống phổ biến có thể bao gồm camera, mạng LAN, WiFi, chuông cửa, khóa thông minh và hệ thống âm thanh. Việc tích hợp các hệ thống này giúp gia chủ thuận tiện hơn trong việc giám sát, kết nối và quản lý các thiết bị trong nhà.

ELV cho văn phòng

Văn phòng có nhu cầu cao về mạng, WiFi, camera và kiểm soát ra vào. Vì vậy, thiết kế hệ thống điện nhẹ ngay từ đầu giúp các thiết bị có thể kết nối đồng bộ và dễ dàng quản lý. Đặc biệt, hệ thống mạng cần được tính toán về số lượng người dùng, thiết bị kết nối, vị trí Access Point và khả năng mở rộng trong tương lai.

ELV cho nhà máy, nhà xưởng

Nhà máy thường có diện tích lớn và nhiều khu vực chức năng. Do đó, hệ thống ELV có thể được triển khai với quy mô lớn hơn. Các hạng mục thường gặp gồm mạng LAN, WiFi, camera giám sát, kiểm soát ra vào, âm thanh thông báo và các hệ thống truyền dẫn tín hiệu khác.

Thiết kế đồng bộ giúp doanh nghiệp quản lý cơ sở vật chất và hoạt động trong nhà máy hiệu quả hơn.

ELV cho tòa nhà

Tòa nhà là một trong những môi trường có nhu cầu triển khai nhiều hệ thống điện nhẹ cùng lúc.

Một dự án có thể bao gồm:

• Mạng LAN.
• WiFi.
• Camera.
• Kiểm soát ra vào.
• Âm thanh thông báo.
• Intercom.
• Quản lý bãi xe.
• Hệ thống truyền hình.
• Các hệ thống quản lý và giám sát khác.

Do có nhiều hệ thống hoạt động song song, việc thiết kế hạ tầng và phân chia hệ thống ngay từ giai đoạn đầu có ý nghĩa quan trọng đối với khả năng vận hành sau này.

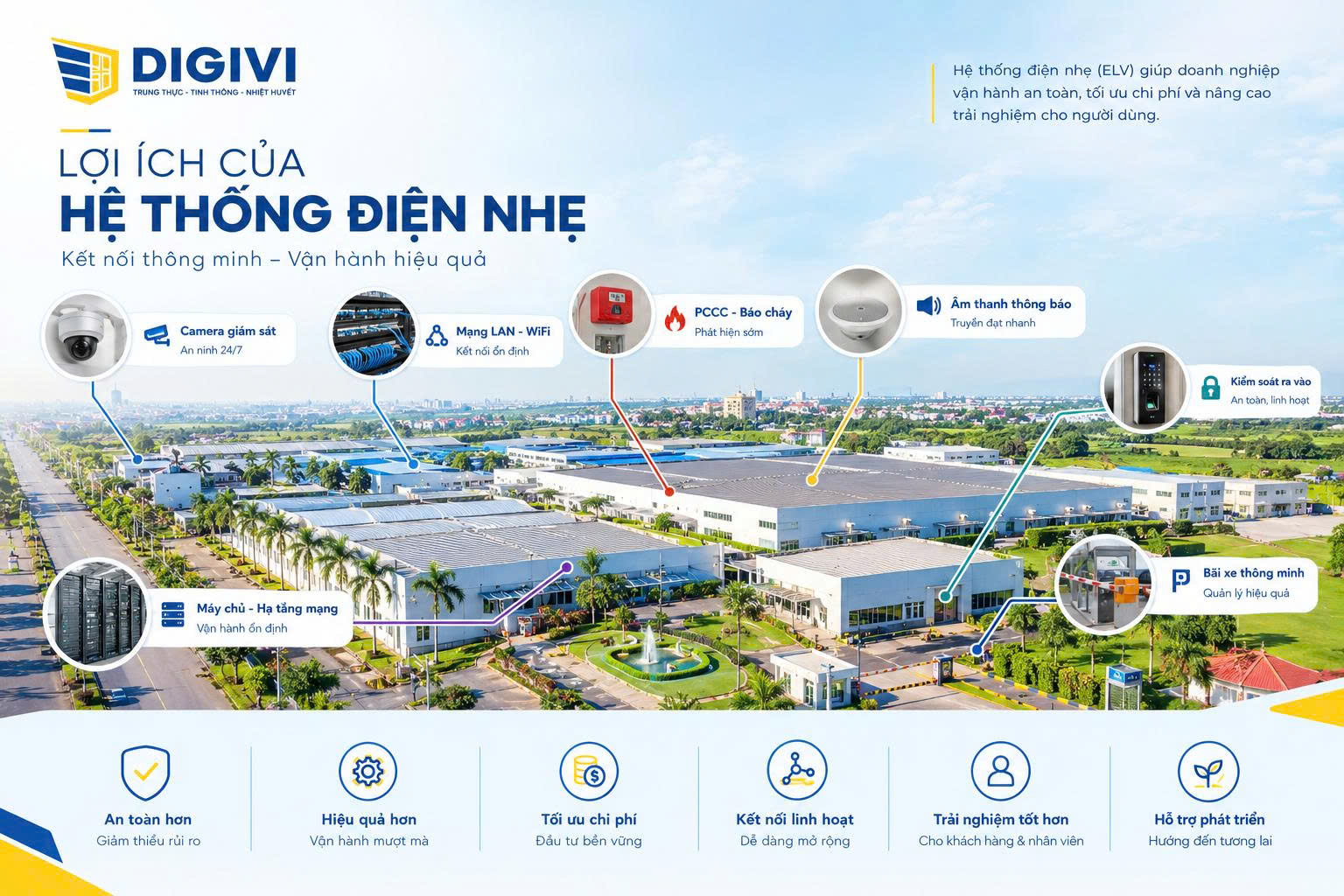

Vì Sao Công Trình Cần Hệ Thống Điện Nhẹ?

---

Sự phát triển của công nghệ khiến các công trình ngày càng phụ thuộc vào khả năng kết nối và trao đổi dữ liệu. Đây chính là lý do hệ thống điện nhẹ ngày càng được chú trọng.

Hỗ trợ kết nối và truyền dữ liệu

Mạng LAN, WiFi và các hệ thống truyền dẫn giúp thiết bị có thể kết nối với nhau, hỗ trợ hoạt động của doanh nghiệp và người sử dụng.

Tăng khả năng giám sát

Camera, kiểm soát ra vào và các thiết bị cảnh báo giúp người quản lý có thêm công cụ để theo dõi tình trạng hoạt động của công trình.

Dễ dàng quản lý tập trung

Nhiều hệ thống ELV hiện nay có thể kết nối với phần mềm quản lý, cho phép người dùng theo dõi và điều khiển từ một giao diện tập trung.

Thuận tiện khi mở rộng

Nếu được thiết kế đúng ngay từ đầu, hạ tầng điện nhẹ có thể tạo điều kiện để bổ sung thêm thiết bị và mở rộng hệ thống khi nhu cầu sử dụng tăng lên.

Quy Trình Thi Công Hệ Thống Điện Nhẹ

---

Một dự án hệ thống ELV thường cần được khảo sát và thiết kế trước khi triển khai thực tế.

Khảo sát công trình

Đơn vị thi công cần nắm được mặt bằng, mục đích sử dụng, số lượng khu vực, vị trí thiết bị và nhu cầu của chủ đầu tư.

Thiết kế hệ thống

Từ dữ liệu khảo sát, kỹ thuật viên xây dựng sơ đồ hệ thống, lựa chọn thiết bị, xác định tuyến cáp và vị trí lắp đặt.

Thi công hạ tầng

Các hạng mục như đường ống, máng cáp, tủ rack, cáp tín hiệu và các điểm kết nối được triển khai theo thiết kế.

Lắp đặt thiết bị

Sau khi hoàn thiện hạ tầng, các thiết bị như camera, switch, Access Point, đầu đọc kiểm soát, loa hoặc thiết bị điều khiển được lắp đặt tại vị trí đã xác định.

Cấu hình và kiểm tra

Cuối cùng, hệ thống được cấu hình, kiểm tra kết nối và chạy thử. Các lỗi phát sinh cần được xử lý trước khi bàn giao.

Những Yếu Tố Cần Lưu Ý Khi Thiết Kế ELV

---

Những Yếu Tố Cần Lưu Ý Khi Thiết Kế ELV

Để hệ thống hoạt động ổn định, việc lựa chọn thiết bị không phải là yếu tố duy nhất cần quan tâm. Trước hết, cần xác định chính xác nhu cầu sử dụng và quy mô công trình. Một hệ thống dành cho văn phòng nhỏ sẽ có yêu cầu khác với nhà máy hoặc tòa nhà nhiều tầng.

Tiếp theo là khả năng mở rộng. Nên dự trù số lượng cổng mạng, không gian tủ rack, tuyến cáp và công suất thiết bị để hạn chế việc phải cải tạo khi nhu cầu tăng lên. Ngoài ra, việc bố trí đường cáp cũng cần được tính toán hợp lý. Cáp tín hiệu nên được tổ chức gọn gàng, có đánh nhãn và thuận tiện cho việc bảo trì.

Cuối cùng, các hệ thống khác nhau cần được xem xét về khả năng tích hợp. Đây là yếu tố đặc biệt quan trọng đối với những công trình có nhiều hệ thống ELV hoạt động đồng thời.

ELV Khác Gì So Với Hệ Thống Điện Lực?

---

Có thể hiểu đơn giản rằng hệ thống điện lực tập trung vào việc cấp nguồn, trong khi điện nhẹ chủ yếu phục vụ truyền tín hiệu, dữ liệu, thông tin và điều khiển.

Trên thực tế, hai nhóm hệ thống này không tách biệt hoàn toàn mà thường được triển khai song song trong cùng một công trình.

Đơn Vị Thi Công Hệ Thống Điện Nhẹ Cần Đáp Ứng Gì?

---

Một đơn vị triển khai hệ thống điện nhẹ cần có khả năng khảo sát, thiết kế, thi công và cấu hình hệ thống phù hợp với từng công trình. Bên cạnh việc lựa chọn thiết bị, đơn vị thi công cần quan tâm đến chất lượng hạ tầng, phương án đi dây, khả năng tích hợp và bảo trì sau khi bàn giao.

Với các công trình như văn phòng, nhà máy, trường học hoặc tòa nhà, việc lựa chọn đơn vị có kinh nghiệm triển khai nhiều hạng mục ELV sẽ giúp quá trình phối hợp giữa các hệ thống thuận lợi hơn.

Digivi cung cấp các giải pháp hạ tầng và hệ thống điện nhẹ như mạng LAN, WiFi, camera giám sát, máy chủ, kiểm soát ra vào, khóa thông minh và các hệ thống liên quan. Tùy theo quy mô công trình, phương án có thể được khảo sát và thiết kế theo nhu cầu sử dụng thực tế.
