Trong các tòa nhà văn phòng, chung cư, trung tâm thương mại hay tổ hợp doanh nghiệp, một hệ thống mạng ổn định là nền tảng quan trọng để duy trì hoạt động hằng ngày. Mạng LAN không chỉ đảm nhiệm kết nối Internet mà còn giúp liên kết máy tính, máy chủ, camera, WiFi và nhiều thiết bị khác trong cùng một hệ thống. Vì vậy, thi công hệ thống mạng LAN cho tòa nhà cần được tính toán ngay từ khâu thiết kế để đảm bảo tốc độ, khả năng mở rộng và độ ổn định lâu dài.

Vì Sao Tòa Nhà Cần Hệ Thống Mạng LAN Được Thiết Kế Bài Bản?

---

Một tòa nhà có thể bao gồm nhiều tầng, nhiều phòng ban và hàng trăm thiết bị truy cập mạng cùng lúc. Nếu hệ thống mạng được triển khai thiếu đồng bộ, người dùng có thể gặp tình trạng kết nối chập chờn, tốc độ thấp hoặc khó xác định nguyên nhân khi xảy ra sự cố.

Một hệ thống Mạng LAN được thiết kế phù hợp sẽ tạo ra hạ tầng kết nối thống nhất giữa các khu vực trong tòa nhà.

Đảm Bảo Kết Nối Ổn Định

Hệ thống mạng được phân chia khoa học giúp thiết bị tại các tầng và khu vực khác nhau có thể kết nối ổn định với hệ thống trung tâm.

Đối với văn phòng, điều này đặc biệt quan trọng bởi các hoạt động như họp trực tuyến, sử dụng phần mềm quản lý, truy cập máy chủ, chia sẻ dữ liệu hay sử dụng dịch vụ điện toán đám mây đều phụ thuộc vào chất lượng kết nối.

Dễ Quản Lý Và Bảo Trì

Khi hệ thống được thiết kế theo sơ đồ rõ ràng, đơn vị quản lý có thể nhanh chóng xác định vị trí thiết bị, tủ mạng, switch, patch panel và đường truyền khi cần kiểm tra hoặc sửa chữa. Đây cũng là cơ sở để doanh nghiệp nâng cấp hệ thống khi số lượng người dùng và thiết bị tăng lên.

Có Khả Năng Mở Rộng Trong Tương Lai

Tòa nhà có thể thay đổi công năng sử dụng hoặc tăng số lượng nhân sự theo thời gian. Vì vậy, hệ thống Mạng LAN cho tòa nhà không nên chỉ đáp ứng nhu cầu hiện tại mà cần có phương án dự phòng cho việc mở rộng.

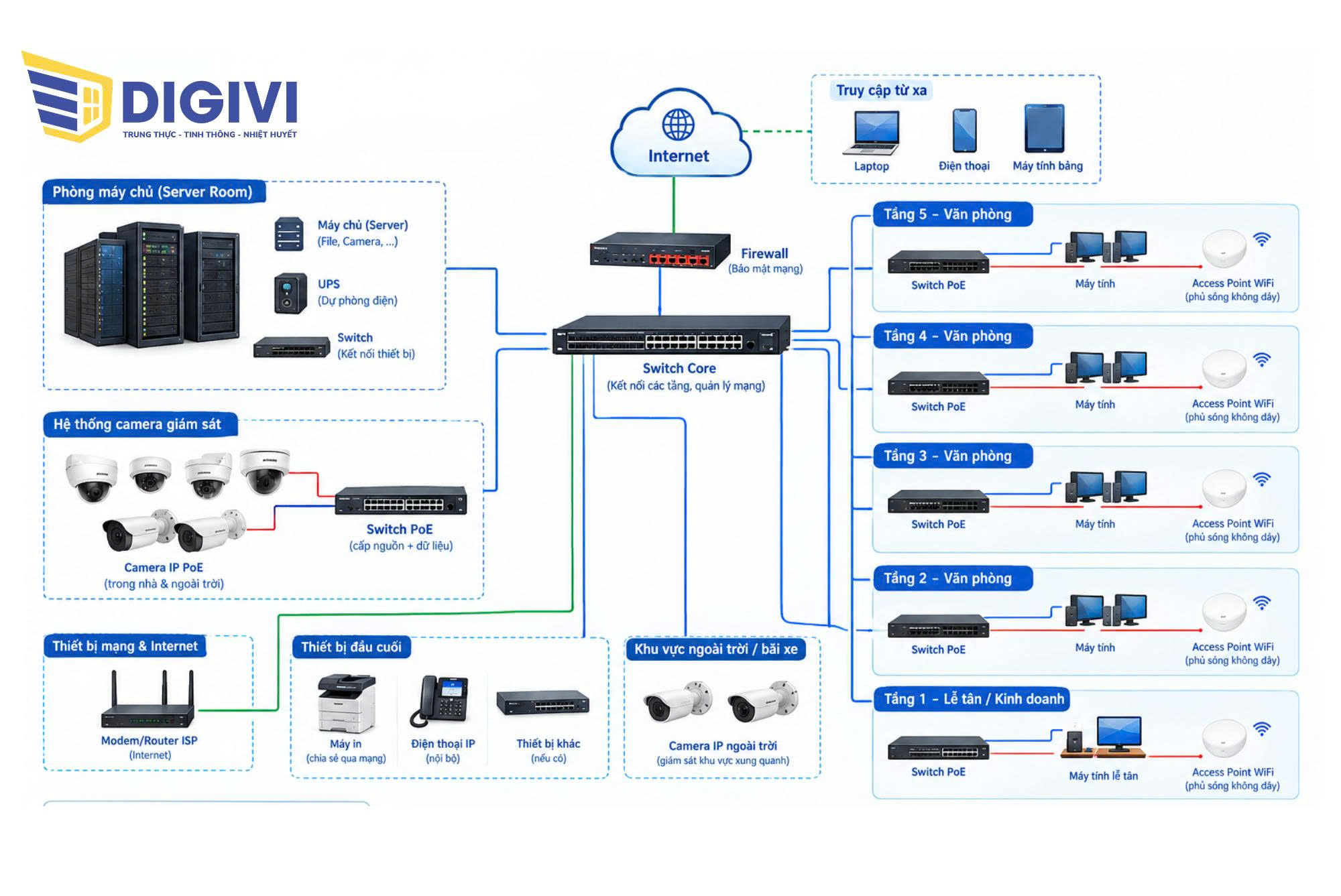

Cấu Trúc Hệ Thống Mạng LAN Cho Tòa Nhà

---

Cấu Trúc Hệ Thống Mạng LAN Cho Tòa Nhà

Một hệ thống Mạng LAN hoàn chỉnh thường bao gồm nhiều thành phần phối hợp với nhau. Tùy quy mô công trình, đơn vị thi công sẽ lựa chọn thiết bị và phương án triển khai phù hợp.

Tủ Rack Và Thiết Bị Mạng Trung Tâm

Tủ rack là nơi tập trung các thiết bị quan trọng như:

• Switch mạng.
• Patch panel.
• Router.
• Firewall.
• Bộ lưu điện UPS.
• Thiết bị quản lý mạng.
• Máy chủ hoặc thiết bị lưu trữ.

Việc bố trí thiết bị trong tủ rack cần đảm bảo khoa học, dễ kiểm tra và thuận tiện cho quá trình bảo trì.

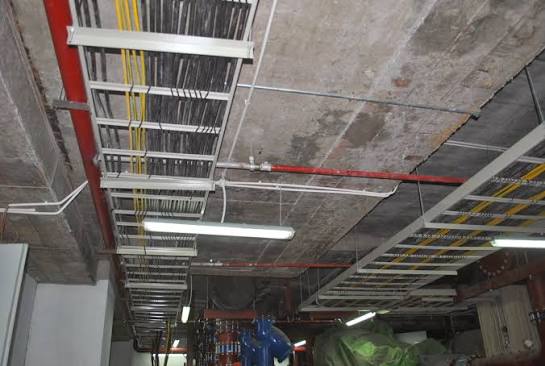

Hệ Thống Cáp Mạng

Cáp mạng là thành phần trực tiếp truyền dữ liệu giữa các thiết bị. Với tòa nhà, hệ thống cáp thường được đi âm tường, trên trần hoặc trong máng cáp tùy thiết kế công trình. Tùy nhu cầu sử dụng, có thể lựa chọn các loại cáp mạng phù hợp như Cat5e, Cat6 hoặc Cat6A.

Trong đó, Cat6 và Cat6A thường được cân nhắc cho những công trình có yêu cầu cao hơn về tốc độ truyền dữ liệu và khả năng nâng cấp.

Switch Mạng

Switch có nhiệm vụ kết nối các thiết bị trong hệ thống mạng nội bộ. Với tòa nhà nhiều tầng, hệ thống có thể sử dụng switch tại từng tầng hoặc từng khu vực, sau đó kết nối về hệ thống switch trung tâm.

Cách triển khai này giúp hệ thống dễ quản lý và hạn chế việc kéo quá nhiều đường cáp trực tiếp về một vị trí.

Patch Panel Và Hệ Thống Đấu Nối

Patch panel giúp tập trung và quản lý các đầu cáp mạng trong tủ rack. Việc đánh số và phân loại dây rõ ràng giúp kỹ thuật viên dễ dàng xác định đường truyền khi cần kiểm tra. Đây là chi tiết nhỏ nhưng có ảnh hưởng lớn đến khả năng bảo trì hệ thống về lâu dài.

Quy Trình Thi Công Mạng LAN Cho Tòa Nhà

---

Để hệ thống hoạt động ổn định, quá trình thi công cần được thực hiện theo từng bước thay vì chỉ đơn giản là kéo dây và kết nối thiết bị.

Khảo Sát Hạ Tầng Tòa Nhà

Đầu tiên, kỹ thuật viên cần khảo sát mặt bằng, số tầng, diện tích sử dụng, vị trí phòng ban, số lượng người dùng và các thiết bị dự kiến kết nối. Ngoài ra, cần kiểm tra vị trí đặt tủ rack, đường đi của cáp, hệ thống điện và các khu vực có khả năng phát sinh nhiễu tín hiệu.

Thiết Kế Sơ Đồ Mạng

Sau khi khảo sát, đơn vị thi công xây dựng sơ đồ Mạng LAN phù hợp với cấu trúc tòa nhà.

Một mô hình phổ biến có thể gồm:

Internet → Firewall/Router → Core Switch → Switch từng tầng → Patch Panel → Máy tính/Access Point/Camera/Thiết bị mạng

Việc thiết kế sơ đồ trước khi thi công giúp hạn chế phát sinh và tạo cơ sở cho công tác quản lý sau này.

Thi Công Và Đi Cáp

Đường cáp cần được triển khai theo đúng tuyến đã thiết kế. Cáp nên được bó gọn, đánh dấu hai đầu và hạn chế những đoạn dây bị uốn cong quá mức. Đối với tòa nhà có nhiều hệ thống điện và điện nhẹ, đường mạng cần được bố trí hợp lý để hạn chế ảnh hưởng đến chất lượng tín hiệu.

Lắp Đặt Thiết Bị Mạng

Sau khi hoàn thiện hệ thống cáp, kỹ thuật viên tiến hành lắp đặt switch, patch panel, router, firewall và các thiết bị liên quan. Các thiết bị trong tủ rack được sắp xếp theo nguyên tắc dễ quan sát, dễ thao tác và thuận tiện khi bảo trì.

Kiểm Tra Và Bàn Giao

Trước khi bàn giao, toàn bộ hệ thống cần được kiểm tra khả năng kết nối, tốc độ truyền dữ liệu và tình trạng hoạt động của các thiết bị. Các đầu mạng, switch và tuyến cáp nên được đánh dấu rõ ràng để phục vụ việc quản lý sau này.

Thi Công Mạng LAN Kết Hợp WiFi Và Camera

---

Trong thực tế, Mạng LAN của tòa nhà thường không hoạt động độc lập mà kết nối với nhiều hệ thống khác.

Một hạ tầng mạng được thiết kế tốt có thể làm nền tảng cho:

• Hệ thống WiFi doanh nghiệp.
• Camera giám sát.
• Máy chủ và lưu trữ dữ liệu.
• Máy chấm công.
• Kiểm soát ra vào.
• Điện thoại IP.
• Máy in mạng.
• Các thiết bị IoT và thiết bị quản lý tòa nhà.

Đặc biệt, camera và Access Point có thể sử dụng kết nối mạng để truyền dữ liệu về hệ thống trung tâm. Vì vậy, việc tính toán băng thông và số lượng thiết bị ngay từ đầu là rất quan trọng.

Những Yếu Tố Cần Lưu Ý Khi Thi Công Mạng LAN Cho Tòa Nhà

---

Tính Toán Số Lượng Thiết Bị

Không nên chỉ tính số lượng máy tính hiện tại. Hệ thống cần dự phòng cho Access Point, camera, máy in, điện thoại IP và các thiết bị khác có thể được bổ sung trong tương lai.

Phân Chia Hệ Thống Theo Tầng

Với tòa nhà nhiều tầng, việc phân chia hệ thống mạng theo từng khu vực giúp giảm độ phức tạp và thuận tiện khi xử lý sự cố.

Đảm Bảo Nguồn Điện Cho Thiết Bị Mạng

Router, switch, firewall và các thiết bị trung tâm cần nguồn điện ổn định. Với những hệ thống quan trọng, có thể sử dụng UPS để duy trì hoạt động khi xảy ra sự cố nguồn điện trong thời gian ngắn.

Quản Lý Và Đánh Nhãn Cáp

Mỗi đường cáp nên được đánh dấu rõ ràng ở hai đầu. Đây là yếu tố rất quan trọng đối với những tòa nhà có hàng trăm hoặc hàng nghìn đường mạng.

Nếu không quản lý tốt, việc tìm một đường cáp bị lỗi sau này có thể mất rất nhiều thời gian.

Lợi Ích Khi Thuê Đơn Vị Chuyên Thi Công Hệ Thống Mạng LAN

---

Tự triển khai mạng cho một văn phòng nhỏ có thể tương đối đơn giản. Tuy nhiên, với tòa nhà có nhiều tầng và hàng trăm thiết bị, việc thuê đơn vị chuyên môn sẽ giúp quá trình triển khai đồng bộ hơn.

Đơn vị thi công có thể đảm nhiệm từ khảo sát, thiết kế sơ đồ, lựa chọn thiết bị, đi cáp, lắp đặt tủ rack, cấu hình thiết bị đến kiểm tra và bàn giao. Bên cạnh đó, hồ sơ kỹ thuật và sơ đồ hệ thống sau thi công cũng giúp doanh nghiệp thuận tiện hơn khi mở rộng hoặc bảo trì.

Digivi – Đơn Vị Thi Công Hệ Thống Mạng LAN Cho Tòa Nhà

---

Với các công trình văn phòng, tòa nhà và doanh nghiệp, Digivi cung cấp giải pháp triển khai hạ tầng Mạng LAN theo nhu cầu thực tế của từng công trình. Quá trình triển khai có thể bao gồm khảo sát hiện trạng, tư vấn mô hình mạng, thiết kế hệ thống, thi công cáp mạng, lắp đặt tủ rack, switch, patch panel và cấu hình các thiết bị liên quan.

Bên cạnh Mạng LAN, Digivi còn có thể triển khai đồng bộ các hạng mục như hệ thống WiFi, camera giám sát, hệ thống điện nhẹ và hạ tầng công nghệ thông tin, giúp doanh nghiệp hạn chế việc phải làm việc với nhiều đơn vị khác nhau.

Đối với mỗi tòa nhà, phương án triển khai cần được xây dựng dựa trên diện tích, số tầng, số lượng thiết bị, nhu cầu sử dụng và khả năng mở rộng trong tương lai.
